Sistemas de refrigeracion

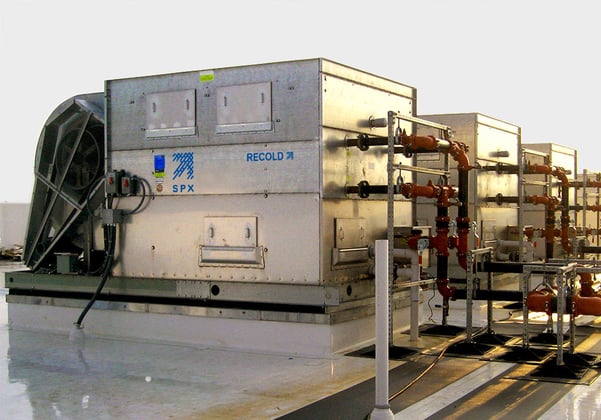

Condensador Evaporativo Recold Serie JC

Recold-JC-Evap-Condenser-1






El Recold JC es un ventilador centrífugo de bajo ruido y tiro forzado con un serpentín de cobre que ahorra peso y no sufre corrosión, todo ello en una configuración de baja altura. Este Condensador Evaporativo es una unidad de construcción robusta construida para proporcionar muchos años de servicio duradero y confiable con requerimientos mínimos de mantenimiento. Su diseño de bajo perfil simplifica la integración en los diseños arquitectónicos y se puede colocar en el interior. La calidad de los materiales y de la mano de obra es un factor clave para cumplir este objetivo. Todas las unidades están completamente ensambladas y probadas en fábrica para asegurar una instalación rápida y fácil sin problemas de puesta en marcha. Al utilizar las características superiores del cobre, el Condensador Evaporativo JC se convierte en la solución más rentable para los proyectos comerciales de condensación de freón.


Funcionamiento

Recold utiliza la eficiencia del enfriamiento evaporativo, junto con las características superiores de corrosión y transferencia de calor del cobre para condensar eficientemente un refrigerante dado de un gas caliente a un líquido frío. El vapor de refrigerante caliente viaja a través del interior del serpentín de cobre mientras que el agua fría se rocía sobre el exterior del serpentín. El aire fresco es forzado hacia arriba a través del exterior del serpentín mientras que el agua fría es rociada hacia abajo sobre el serpentín en un eficiente arreglo de contraflujo.

El calor del refrigerante es rechazado al ambiente por medio de la evaporación del agua de las duchas y del aire forzado que fluye a través del sistema, haciendo que el refrigerante se condense.

La unidad se envía completamente ensamblada de fábrica con accesorios opcionales instalados de fábrica, a menos que se especifique lo contrario.

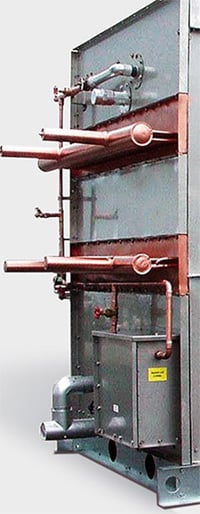

Recold-JW-1











Recold-JC-Evap-Condenser-2

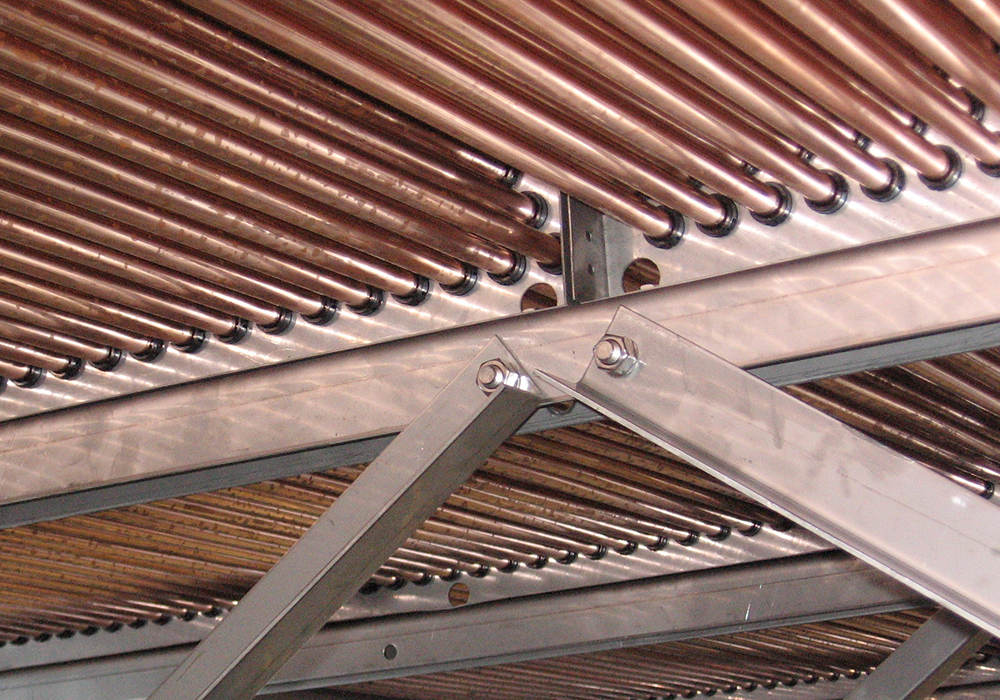

Bobina de cobre de intercambio de calor

Recold ofrecen la ventaja de una resistencia superior a la corrosión a un precio asequible. La superficie de la bobina de cobre proporciona una barrera contra los efectos corrosivos de un ambiente cálido y húmedo. Otros fabricantes utilizan materiales más pesados y más propensos a la corrosión. Las bobinas de cobre son entre un 30 y un 40 por ciento más livianas que las bobinas de acero galvanizado comparables.
La combinación del tubo de 5/8" de diámetro de Recold con las características de alta conductividad térmica del cobre proporciona propiedades de transferencia de calor mucho mejores que las del acero galvanizado de pared gruesa. En caso de que se dañe la bobina, el cobre puede ser fácilmente reparado con el cabezal externo opcional de Recold, mientras que las bobinas de acero galvanizado son casi imposibles de reparar.
El haz de tubos en espiral está construido con tubos de cobre de 5/8" O.D. con láminas de tubos de acero inoxidable y cabezales de cobre. La construcción de cobre ofrece una bobina no corrosiva para una mayor vida útil. El tubo de cobre virgen de alta calidad cumple con los más altos estándares en el control de calidad para evitar picaduras y defectos.

Solicita asesoría - equipos Recold

Construcción superior

La serie Recold J utiliza depósito de recolección de acero inoxidable como estándar en todos los modelos. Todas las partes del depósito de recolección expuestas al agua en circulación, incluyendo los accesorios de sujeción y todas las opciones del estanque son de acero inoxidable de calibre pesado de la serie 300. Además, todos las partes estructurales internos están fabricados con acero inoxidable de la serie 300. El resto de los componentes de la torre, la carcasa y el soporte mecánico están fabricados con acero galvanizado de gran calibre.
Todos los componentes de la torre están montados sobre un patín de acero rígido que permite una estabilidad inigualable y una fácil instalación. Los componentes opcionales como las estaciones de bombeo o los controles de torre también se montan en el patín, reduciendo las costosas horas de trabajo de montaje en campo para estos sistemas auxiliares.









Recold-J



Recold-JC4



Sistema de circulación de agua

La bomba de circulación de agua es un tipo centrífugo de acoplamiento cercano, de bronce, con sello mecánico. Cada bomba se monta en fábrica y se entuba. El motor estándar es abierto a prueba de goteo y adecuado para el servicio al aire libre. El agua de recirculación se canaliza directamente sobre el serpentín, que rechaza el calor a través de la evaporación utilizando la corriente de aire fresco y agua en ducha. No hay medios de relleno para ensuciar o limpiar.

Agua de reposición

Es proporcionado por una válvula flotante de latón sólido con un brazo y flotador de bola instalados en una caja de flotador externa. Esto permite un funcionamiento estable y sin problemas, una fácil observación del nivel de funcionamiento del agua y el mantenimiento de la válvula con la unidad en funcionamiento.

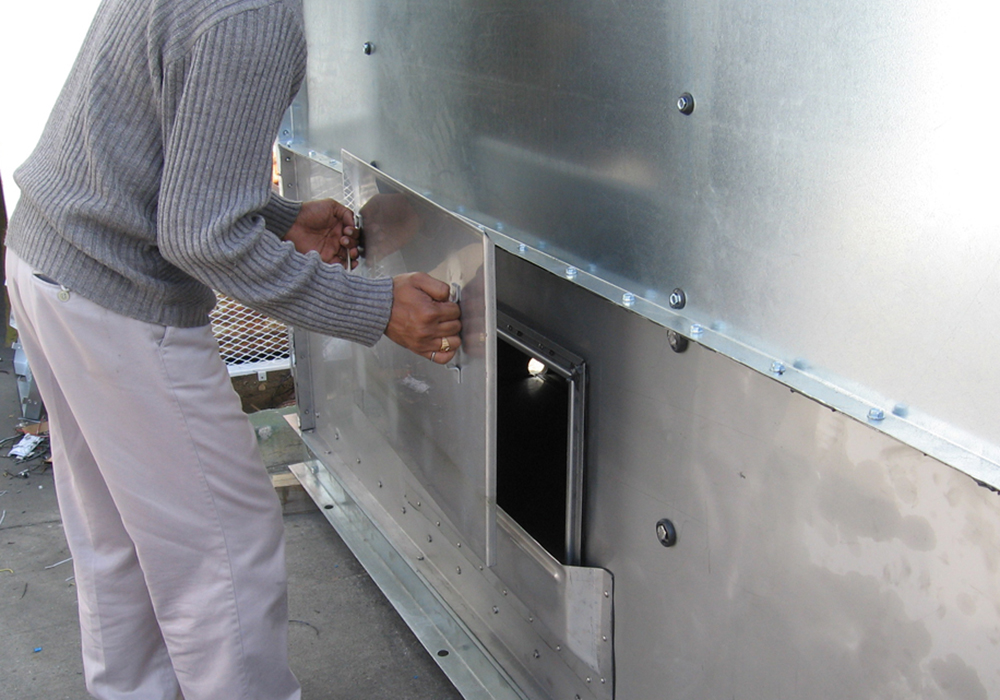

Puertas de acceso

Las grandes puertas de acceso rectangulares están situadas estratégicamente para dar acceso tanto al sistema superior de distribución de agua como al depósito inferior. Las puertas patentadas proporcionan un completo sellado hermético al aire y al agua sin el uso de juntas o sujetadores.



Recold-JC-Evap-Condenser-3



Recold-J1

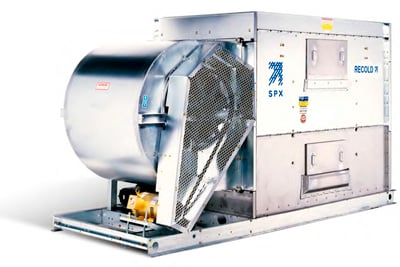

Sección del ventilador

El ventilador centrífugo está curvado hacia adelante, equilibrado estática y dinámicamente y construido de acero galvanizado. La carcasa del ventilador tiene anillos de entrada curvados para una entrada y descarga de aire eficiente en la bandeja. Los ventiladores centrífugos curvados hacia adelante funcionan a bajas revoluciones ofreciendo un funcionamiento silencioso y una larga vida útil.

Los ventiladores están montados en un eje de acero sólido revestido para resistir la corrosión. En cada extremo del eje del ventilador se encuentran los rodamientos de bolas autoalineables de tipo bloque de almohadas para trabajo pesado. Las líneas de lubricación extendidas se suministran como equipo estándar para permitir el mantenimiento de los rodamientos sin necesidad de retirar las rejillas de protección del ventilador.

Motores del ventilador

Son del tipo abierto a prueba de goteo, adecuados para el servicio exterior. Los motores tienen un factor de servicio de 1,15 y están montados en una base ajustable de alta resistencia situada para un fácil acceso. Como estándar, la unidad utiliza un motor de ventilador ODP enmarcado NEMA de bajo consumo energético adecuado para el servicio exterior.



Pantallas de protección de Ventiladores

Todas las partes móviles están protegidas con pantallas de acero galvanizado aprobadas por la OSHA. Cada protector se quita fácilmente para acceder al ventilador.

Solicita asesoría - equipos Recold



Opcionales

  • Sistema de rociado discreto

En el improbable caso de que la bomba de circulación falle, la capacidad del condensador evaporativo cae en picado hasta un 10-20% de la capacidad de diseño. Recold ha desarrollado un sistema opcional de rociado discreto de emergencia que puede cambiar automáticamente del sistema de rociado estándar al sistema de emergencia, proporcionando aproximadamente 85-90% de capacidad en condiciones de diseño, mientras la bomba es reparada/reemplazada.

  • Sistema de motor de ventilador dual

Para los usuarios conscientes de la energía que también requieren capacidad de reserva, la unidad Recold de la serie J también ofrece el sistema opcional de motor de doble ventilador Recold que combina el motor estándar de plena capacidad con un motor mucho más pequeño. El motor de ventilador de menor velocidad proporcionará entre 65-70% de capacidad de diseño a aproximadamente 1/8 de los caballos de fuerza. Este motor secundario también puede ser usado como respaldo en caso de que el motor primario falle. Una necesidad cuando la pérdida de una unidad resulta en carne podrida y helado derretido. El funcionamiento del motor del ventilador de baja velocidad resulta en una reducción significativa del ruido en dB, perfecto para lugares sensibles al ruido.

  • Sistemas de control

Recold puede acomodar sistemas de control que van desde los arranques y desconexiones de ventiladores estándar hasta los controladores lógicos programables que trabajan en conjunto con su edificio o sistema de proceso. Las opciones de control, como los variadores de velocidad, proporcionan lo último en control de temperatura, gestión de energía, control de sonido y longevidad de equipos mecánicos. Los controles de nivel de agua de estado sólido supervisan el nivel de agua de la cuenca con la composición de agua de la válvula solenoide. Las configuraciones incluyen la reposición junto con la alarma de nivel de agua alto y bajo y el corte y el corte del calentador eléctrico de la cuenca. Consulte a su representante local para conocer la amplia gama de controles de Recold.



Descargables



Folleto Recold Serie J



Datos de ingeniería serie JC
