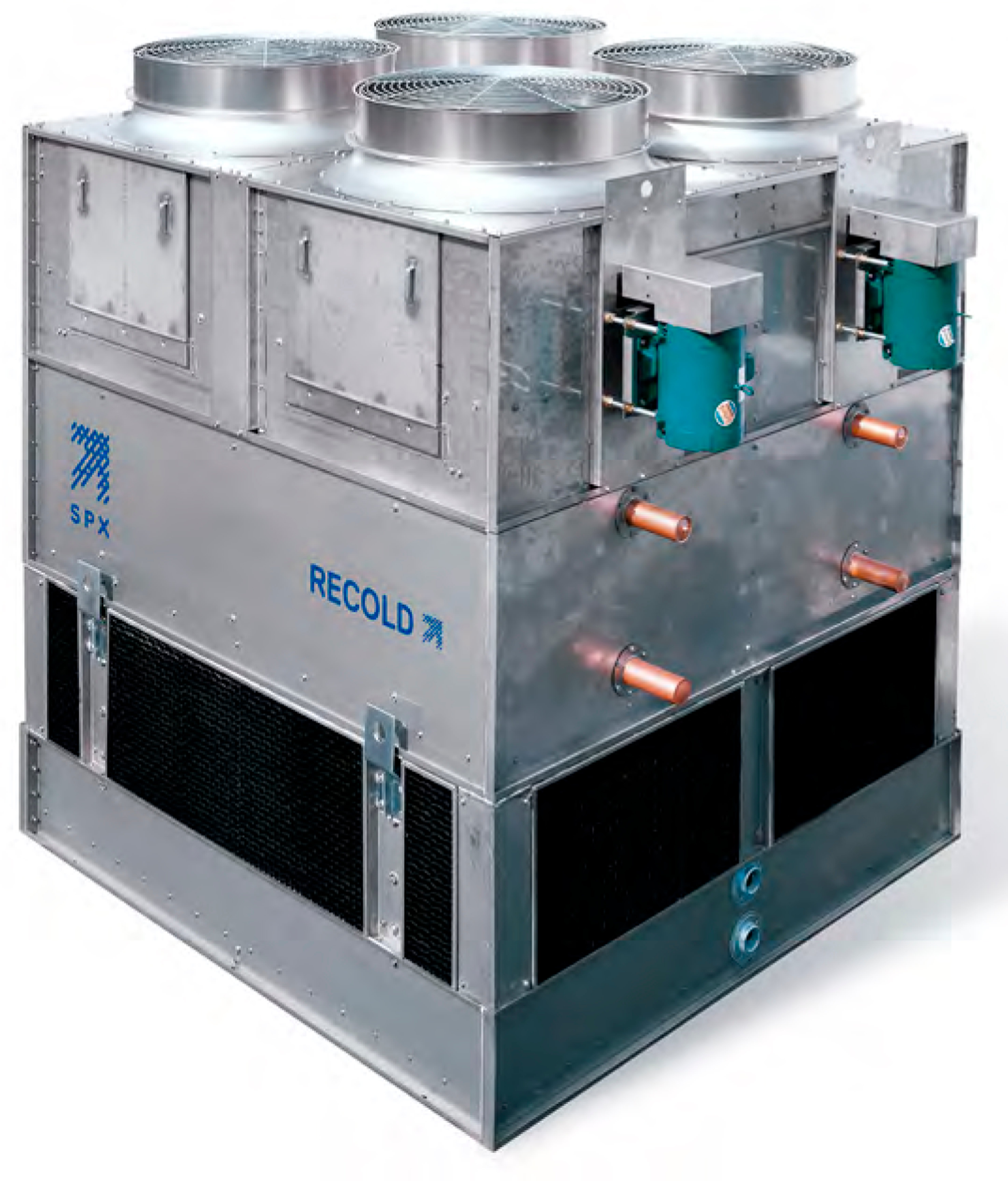

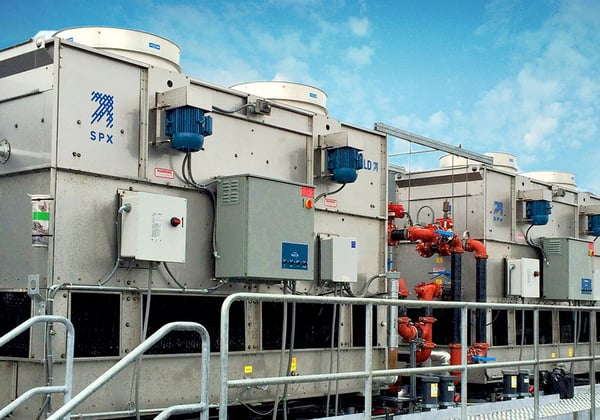

Condensador evaporativo Recold Serie MC

Construcción superior

Sistema de circulación de agua

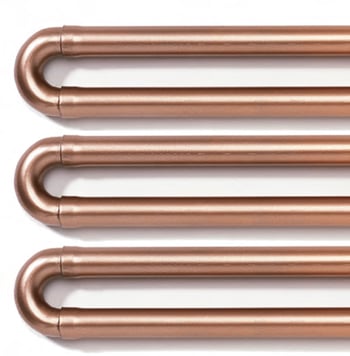

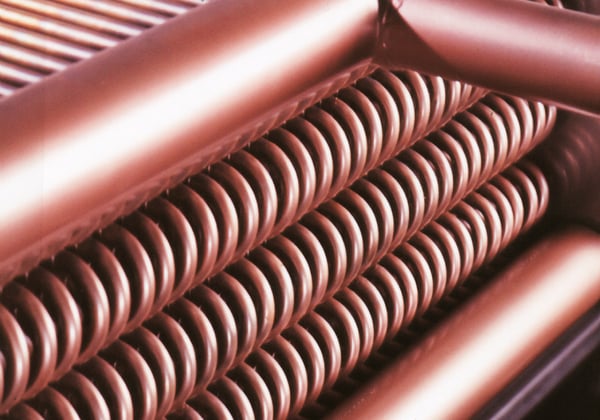

La bomba de circulación de agua es un tipo centrífugo de acoplamiento cercano, de bronce, con sello mecánico. Cada bomba se monta en fábrica y se entuba. El motor estándar es abierto a prueba de goteo y adecuado para el servicio al aire libre. El agua de recirculación se canaliza directamente sobre el serpentín, que rechaza el calor a través de la refrigeración por evaporación utilizando la corriente de aire fresco y rociado de agua. No hay medios de relleno para ensuciar o limpiar.

Agua de reposición

Es proporcionado por una válvula flotante de latón sólido con brazo y flotador de bola instalados en el interior del estanque. Esto permite un funcionamiento estable y sin problemas, una fácil observación del nivel de funcionamiento del agua y el mantenimiento de la válvula con la unidad en funcionamiento.  La válvula de reposición está situada por encima de la conexión de rebosadero, de modo que no se requieren dispositivos de protección contra el reflujo.

Sección del ventilador

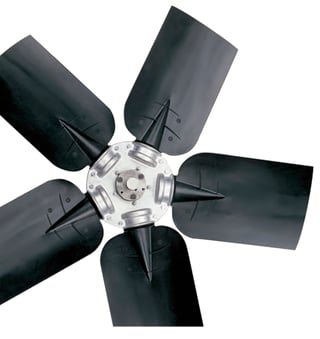

El ventilador axial está equilibrado estática y dinámicamente y está construido de polipropileno reforzado con vidrio. La carcasa del ventilador tiene anillos de entrada curvos para una entrada y salida de aire eficiente. Los ventiladores están montados en un eje de acero sólido revestido para resistir la corrosión. En cada extremo del eje del ventilador se encuentran rodamientos de bolas autoalineables de tipo bloque de almohada para trabajo pesado. Las líneas de lubricación extendidas se suministran como equipo estándar para permitir el mantenimiento de los rodamientos sin necesidad de retirar las rejillas de protección del ventilador.

Motores del ventilador

Cumplen con las nuevas normas gubernamentales de eficiencia EPACT y son del tipo abierto a prueba de goteo adecuados para el servicio exterior. Los motores tienen un factor de servicio de 1,15 y están montados en una base ajustable de alta resistencia situada para un fácil acceso. Como estándar, la unidad utiliza un motor de ventilador ODP enmarcado NEMA de eficiencia energética adecuado para el servicio exterior.

Pantallas protectoras del ventilador

Todas las partes móviles están protegidas con pantallas de acero galvanizado aprobadas por la OSHA. Cada protector se quita fácilmente para acceder al ventilador.

Opcionales

• Sistema de rociado discreto

En el improbable caso de que la bomba de circulación falle, la capacidad del condensador evaporativo cae en picado hasta un 10-20% de la capacidad de diseño. Recold ha desarrollado un sistema opcional de rociado discreto de emergencia que puede cambiar automáticamente del sistema de rociado estándar al sistema de emergencia, proporcionando aproximadamente 85-90% de capacidad en condiciones de diseño, mientras la bomba es reparada/reemplazada.

• Sistemas de control

Recold puede acomodar sistemas de control que van desde los arranques y desconexiones de ventiladores estándar hasta los controladores lógicos programables que trabajan en conjunto con su edificio o sistema de proceso. Las opciones de control, como los variadores de velocidad, proporcionan lo último en control de temperatura, gestión de energía, control de sonido y longevidad de equipos mecánicos. Los controles de nivel de agua de estado sólido supervisan el nivel de agua de la cuenca con la composición de agua de la válvula solenoide. Las configuraciones incluyen la reposición junto con la alarma de nivel de agua alto y bajo y el corte y el corte del calentador eléctrico de la cuenca.
